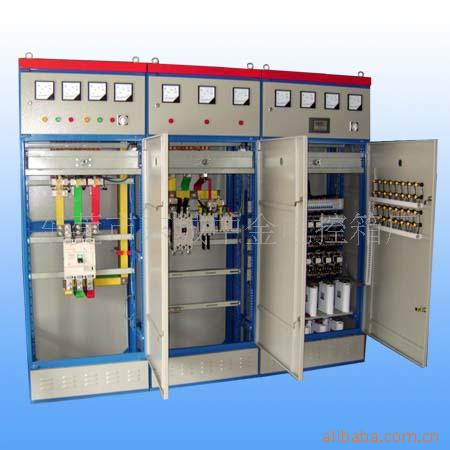

点击图片查看原图中金电控箱厂专业生产低压配电柜、配电箱、电控箱、照明动力箱、线槽桥架欢迎广大客户来电来图询价。
主要技术参数
额定工作电压380V
额定绝绝缘电压 660V
电气间隙 ≥5.5MM
爬电距离≥12.5MM
配电回路每个回路的额定电流:125A、125A、80A、80A
配电回路每个回路分断能力：10KA
外壳防护等级：IP30
结构特点描述：柜体为全封闭式，正面为单扇开门，构架用角钢焊接组装而成，母线采用TMY硬铜排，N母排和PE母排置于柜内底部，柜门上部安装仪表，装有电器元件的仪表门用多股软导线与构架用花螺钉连接。柜内电器元件固定安装在元件安装梁上，箱顶部开孔引入进线电缆，箱底部开孔引入出线电缆。
操作方式：手动或电动操作。
安装方式：户内式、固定垂直安装于地面。
接线方式：开关柜主母线为上进线、下进线。
订货须知
订货时请提供下列资料：
A、电路方案及单线系统图和二次电气原理图
B、开关柜的排列图和配电室的平面布置图
C、柜内所装元器件清单
D、电路中电压、电流、时间等整定参数
E、母线桥的位置及尺寸要求
